國產全自動插拔力試驗機1220S

您的位置： 友駿首頁 ? 友駿產品 ? 按種類分類 ? 插拔力試驗機

產品詳情

解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊問題；

搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制「荷重-行程-阻抗曲線圖」；

本機器適用于各種連接器之插入力及拔出力測試，提供各種連接器專用夾治具及搭配專用自動求心裝置，將可得到完全準確之插拔力試驗。

WINDOWS系統中文版；軟件（中文簡體，中文繁體）；

且所有數據皆可儲存(試驗條件、插拔行程曲線圖、壽命曲線圖、檢查報表…等)。

1 測試項目

● 連接器單孔插拔試驗 ● 連接器整排插拔試驗

● 連接器插拔壽命試驗 ● 連接器單Pin與塑膠保持力試驗

● 連接器退Pin試驗 ● 連接器正向力測試（Normal Force）

● 各種壓縮，拉伸破壞強度試驗 ● 端子耐荷重試驗

● 端子或連接器阻抗（動態阻抗測試系統） ● 可根據行程求荷重、荷重求行程試驗（五段）

2 規格參數

規定最大荷重	200kg、100kg、50kg、20kg、5kg(任選一個）
最大測定高度	150mm
最小微調距離	0.01mm
荷重元精度	0.02%
測定速度范圍	0～300mm/min
X、Y軸移動范圍	0～75mm
傳動結構	滾珠絲桿
驅動馬達	伺服馬達?。ㄈ毡舅上拢?o:p>
外觀尺寸	400mm300mm1050mm（WDH）
機臺重量	65Kg
電源	AC220V

3 機器特點

1、測試條件皆由電腦畫面設定，并可儲存。可由下拉式選單勾選設定，或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）

2、可儲存及列印圖形（荷重–行程曲線圖、荷重衰減壽命曲線圖、檢驗報表）。

3、荷重元超負載之保護功能、可確保荷重元不致?lián)p壞。

4、同時顯示荷重–行程曲線圖及壽命曲線圖。

5、自動荷重零點檢出，并可設定原點檢出荷重值。

6、荷重單位顯示N、lb、gf、kgf可自由切換。

7、機臺采用鋼性結構設計搭配伺服馬達，長時間使用下能確保精度，適合一般引張、壓縮測試、及插拔力壽命測試。

8、超規格值停止。（于壽命測試時，測試數據超出設定之上下限規格值機器自動停止）。

9、測定項目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入點電阻值、荷重或行程之電阻值。

10、自動集成微歐姆測試模塊，無需另購微歐姆測試儀，便可測量毫歐級電阻值。

（國內首家軟件和導通電阻一體生產廠家）。

11、曲線圖選樣對比功能；

12、檢驗報表抬頭內容可隨時修改（中英文皆可）；

13、檢驗報表可轉檔到EXCEL做編輯；

14、曲線圖報表，文字報表可由客戶指定抬頭及LOGO；

15、軟硬件自主研發，具有知識產權。

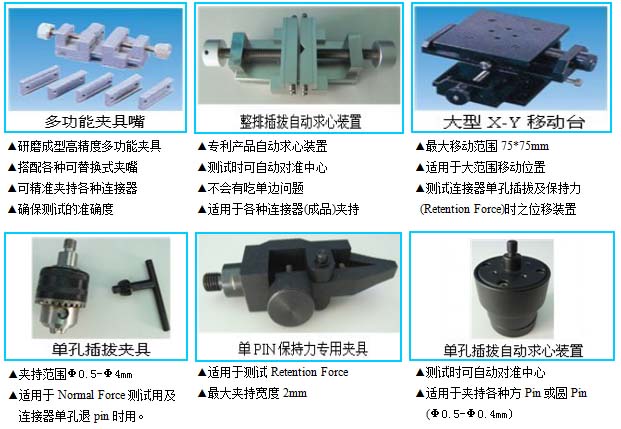

4 標準夾治具：

5 測試報表輸出

荷重–行程曲線圖、壽命曲線圖、測試報表、皆為A4標準紙張規格，且由電腦打印機直接列印。

6 標準配置（配件）

項目	名稱	數量
1	1220S測試機臺本體	1臺
2	工業計算機	1臺
3	19英寸9計算機顯示器	1臺
4	USB鼠標、鍵盤	各1PCS
5	A4彩色打印機	1臺
6	Windows系統插拔控制操作軟件	1套
7	德國TECSIS高精度荷重元50kgf	1個
8	多功能夾具	3套
9	X-Y移動臺	1套
10	整排插拔夾具	2支
11	自動求心裝置	1套
12	單孔插拔夾治具	1支
13	單PIN保持力測試專用夾具	1支
14	阻抗測試系統	1套
15	電源線	3條
16	連接電腦和機臺數據線	3條
17	測試電阻連接線及夾嘴	1條

7 儀器優點

1、軟件自己開發，有自主知識產權。

2、單片機采用最新進口芯片，高集成控制系統，體積小，功能全。

3、速度在300mm/min情況下，走位精準，無漂移，同時在600mm/min的情況下，也在0.002mm范圍內。

4、單片機自帶接觸電阻功能，不需外接阻抗裝置，在測試力值與行程的同時檢測出導通點的力和行程

（備注：無需另購，國內首家軟件和導通電阻一體生產廠家，測量數據更穩定更精確）。

5、所有線路采用插接件和模塊式結構，售后服務方便。

6、操作簡單，易學，并帶壓縮、保持力測試、破斷裂功能。

8 注意事項

1.由于荷重感應器在軸向的力量（含推拉兩個方向），超過最大荷重120%時會損壞，操作時請?zhí)貏e小心。另外，橫向荷重及沖級荷重也需避免。

2.本機臺對于荷重感應器有完整的保護裝置，但是先決條件是荷重感應器連接線必須確定連接。另外，請于正常程序下使用本機臺，則即使發生高速運動而造成硬碰硬的情況，荷重感應器亦能受到完全的保護。

3.使用本機臺及電腦控制部分建議專人專機使用，尤其更應注意電腦病毒的防護。

4.在機臺試驗的過程中，應避免其他周邊產品的使用，例如打印機，網絡傳輸?shù)龋乐官Y料遺失。
