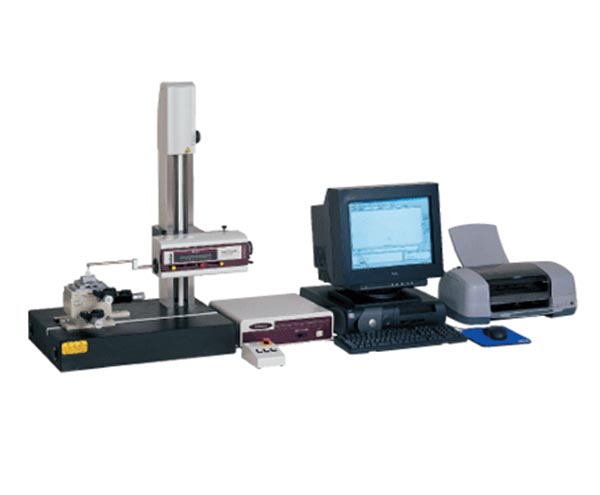

CV-1000/CV-2000
特點：
u Z軸裝有數顯弧形標尺，可以提供更大的測量范圍和更高的分辨率，從而不必再依次測量倍率。
u 可以應用數據分析系統 （個人計算機和Rormpak-1000軟件和XYX坐標繪圖儀）
|
X軸 |
測量范圍 |
50mm(CV-1000)或100mm()CV-2000 |
|
|
分辨率 |
0.2μm |
||
|
測量方法 |
反射型光柵尺 |
||
|
驅動速度 |
0.2mm/s1mm/a和手動 |
||
|
測量速度 |
0.02-5mm/s |
||
|
測量方向 |
/向后 |
||
|
直線度 |
3.5μm /50mm
1.5μm/mm(當X軸在水平方向上 |
||
|
指示精度
（20℃） |
±（3.5+2L/100）μm
L為驅動長度 |
||
|
傾斜范圍 |
±45°(CV-2000) |
||
|
Z1軸 |
測量范圍 |
25mm(CV-100)或40mm(CV-2000) |
|
|
分辨率 |
0.4μm(CV-1000系列)
0.5μm(CV-2000系列) |
||
|
測量方法 |
弧形編碼器 |
||
|
指示精度
（20℃） |
±(3.5+14H/25)μm)
H為水平位置上的測量高度 |
||
|
探針上下運作 |
弧形運動 |
||
|
探針方向 |
向下 |
||
|
測力 |
10-30mN |
||
|
跟蹤角度 |
向上 |
77° |
|
|
向下 |
87° |
||
|
探針針尖 |
半徑 |
25μm |
|
|
材料 |
硬質合金針尖 |
||
|
基座尺寸（WxH） |
750x600mm(CV-2000) |
||
|
基座材料 |
花崗巖(CV-2000) |
||
|
重量 |
主機 |
5kg（CV-10000N2）、115.8kg（CV-2000M4）、124kg(CV-2000S4) |
|
|
控制裝置 |
14kg |
||
|
遙控箱 |
0.9kg |
||
|
電源 |
100-240VAC±10% 50/60Hz |
||
|
能耗 |
150W僅限主機 |
||
性能參數
|
型號 |
CV-1000N2 |
CV-2000N4 |
CV-2000S4 |
|
X1軸測量范圍 |
50mm |
100mm |
100mm |
|
Z1軸測量范圍 |
25mm |
40mm |
40mm |
|
Z2軸測量范圍 |
- |
250mm |
320mm |
