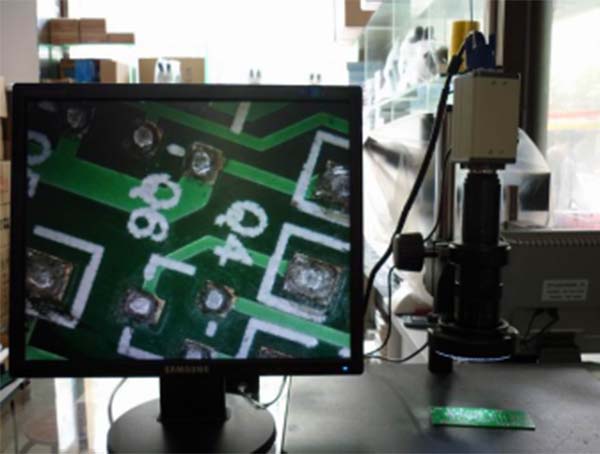

TL 系列單筒連續變倍顯微鏡，變倍比為1：7。設計為用CCD 攝像，能把操作圖像接入攝影和數碼相機傳送到監視器，電視,電腦，有高分辨率系統，能廣泛用于教育、工業、科學和研究。能配所有底座支架。
技術參數
|
光學系統 |
連續變倍系統 |
|
總放大倍數 |
0.325x-9x采用附加物鏡時 |
|
變倍范圍 |
0.65x to 4.5x |
|
變倍比 |
1:7 |
|
工作距離 |
95mm |
|
CCD接口 |
C型接口 |
|
選購物鏡 |
0.5x(W.D.=150mm),0.75X(W.D.=95mm),1.5x(W.D.=40mm),2.0X(W.D.=25mm) |
一、特點及用途

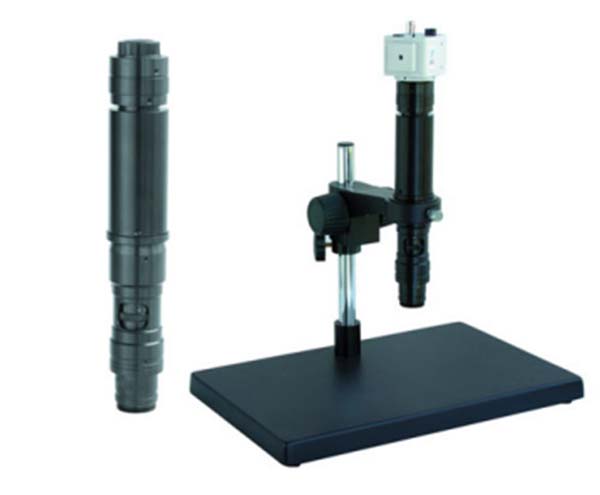

TL60000系列單筒顯微鏡是一種專門為CCD攝影系統設計的顯微鏡，能將微小物件成正像傳送到監視器、電視和電腦，光學系統成像清晰、分辯率高，該系列產品外形美觀、輕巧、操作簡單、使用方便，可廣泛用于半導體行業、光電行業影像測量、醫藥生物教育部門和科研領域。
● 畸變小 ● 高分辨率 ● 視場清晰范圍大 ● 色差小
二、主要技術參數
1、變倍比：1:6
2、物鏡變倍范圍：0.7X - 4.5X
3、工作距離：95(mm)
4、調焦范圍：60(mm)
5、C型CCD接頭，距離成像靶面17.53mm。
6、可配接1/3 " 1/2 " 2/3 " 的CCD攝像機。
7、配1/3 " CCD攝像機，標準配置時視場范圍：8.57 - 1.33mm。
三、放大倍數的計算方法
總放大倍數 = 物鏡放大倍數 * 數字放大倍數
物鏡放大倍數 = 大物鏡放大倍數 * 鏡頭放大倍數
數字放大倍數 = 監視器尺寸 * 25.4/CCD靶面對角線尺寸大小
CCD靶面對角線尺寸大?。?/span>1/3 " 為6mm 1/2 " 為8mm 2/3 " 為11 mm
例：0.7X - 4.5X的標配主機配1/3 " CCD攝像機配14 " 監視器
數字放大倍數：14 * 25.4 / 6 = 59.3X
總放大倍數：(0.7X - 4.5X) * 59.3=41.5X - 266.9X
那么照此配置，總的放大倍率就在41.5X到266.9X之間連續可調。
