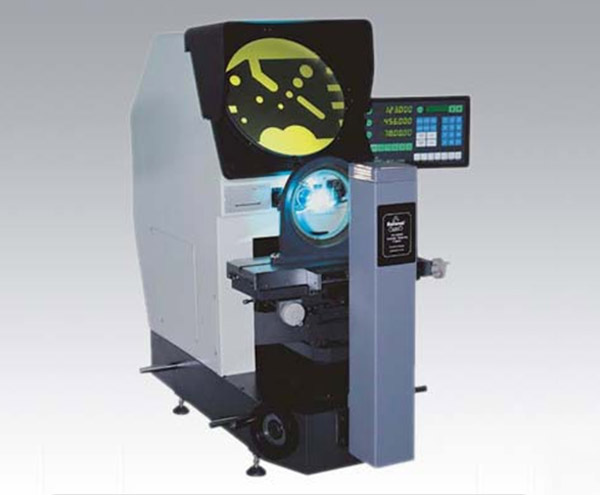

CPJ-3020W
萬濠臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率,可將被測工件的輪廓截面和表面形狀準確的成像到投影屏上,最適用于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀測與測量。
型號 | CPJ-3020W | CPJ-4025W | ||||
工作臺 | 工作臺尺寸 | 400x150（mm） | 450x200（mm） | |||
X坐標行程 | 200（mm） | 250（mm） | ||||
Z坐標行程 | 100（mm） | 150（mm） | ||||
Y標行程 | 75（mm） | 100（調焦）（mm） | ||||
擺動范圍 | ±15° | |||||
XY軸數顯分辨率 | 0.5μm | |||||
坐標測量顯示值誤差 | ≤（4+L/25）（μm）（L為被測長度。單位為mm） | |||||
外形尺寸 儀器重量 | 長X寬X高 | 1090x830x1010（mm） | 1215x646x1210（mm） | |||
單位 | 160Kg | 240Kg | ||||
投影屏 | 投影屏尺寸 | Φ300（mm） | Φ400（mm） | |||
投影屏旋轉范圍 | 0~360° | |||||
旋轉角度數顯解析度 | 1′或0.01° | |||||
物鏡 | 放大倍數 | 5X(選) | 10X(選) | 20X(選) | 50X(選) | 100X(選) |
物方視場 | Φ80 | Φ40 | Φ20 | Φ8 | Φ4 | |
工作距離 | 93.7 | 103.9 | 95.1 | 65.7 | 35.0 | |
數據處理系統 | DC-3000多功能數顯表 全中文顯示 可做多點采樣 坐標旋轉 點、線、圓、距離、角度測量 | |||||
儀器照明 | 透射 24V/150W鹵素?zé)? 反射 21V/150W鹵素?zé)?（雙光纖照明） | |||||
儀器電源 | 110V/220V（AC） 50/60Hz 總功率400W | |||||
儀器配件 | 微型打印機光學尋邊器（選）M2D軟體（選）等 | |||||
