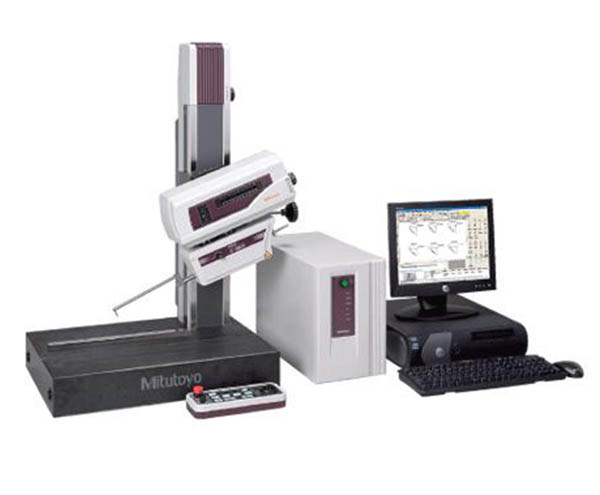

CV-3100/CV-4100
|
X軸 |
測量范圍 |
100mm或200mm |
|
|
分辨率 |
0.05μm |
||
|
測量方法 |
反射型光柵尺 |
||
|
驅動速度 |
80mm/s和手動 |
||
|
測量速度 |
0.02-5mm/s |
||
|
測量方向 |
向前/向后 |
||
|
直線度 |
0.8μm /mm,2μm/mm(當X軸在水平方向上) |
||
|
指示精度
（20℃） |
±（1+0.01L）μm（CV-3100S4,H4,W4）
±（0.8+0.01L）μm（CV-4100S4,H4,W4）
±（1+0.02L）μm（CV-3100S8,H8,W8）
±（0.8+0.02L）μm（CV-3100S8,H8,W8）
L為驅動長度 |
||
|
傾斜范圍 |
±45° |
||
|
Z2軸（立軸） |
垂直行程 |
300mm或500mm |
|
|
分辨率 |
1μm |
||
|
測量方法 |
ABSQLUTE光柵尺 |
||
|
驅動速度 |
0-20mm/s和手動 |
||
|
Z1軸 |
測量范圍 |
±25mm |
|
|
分辨率 |
0.2μm(CV-3100系列)
0.05μm(CV-4100系列) |
||
|
測量方法 |
光柵尺（CV-31000系列）
Laser holigage（CV-4100系列） |
||
|
指示精度
（20℃） |
±(2+14H/100）μm(CV-3100系列)
±(0.8+12H/00)0.05μm(CV-4100系列)
H為水平位置上的測量高度 |
||
|
探針上下運作 |
弧形運動 |
||
|
探針?lè)较?/span> |
向上/向下 |
||
|
測力 |
30mN |
||
|
跟蹤角度 |
向上 |
77° |
|
|
向下 |
87° |
||
|
探針針尖 |
半徑 |
25μm |
|
|
|
材料 |
硬質合金針尖 |
|
|
基座尺寸（WxH） |
750x600mm或1000x450mm |
||
|
基座材料 |
花崗巖 |
||
|
重量 |
主機 |
140kg（S4） 150kg（H4） 155kg（W4）
145lg（S8） 155kg（H8） 160kg（W8） |
|
|
控制裝置 |
14kg |
||
|
遙控箱 |
0.9kg |
||
|
電源 |
100-240VAC±10% 50/60Hz |
||
|
能耗 |
400W僅限主機 |
||
